Message par Fremeda le Ven 16 Fév - 20:11

Voilà, j'ai décidé l'an dernier d'installer 2 panneaux solaires de 130W sur ma caravane.
Après un moment à chercher les fixations, je me suis rabattu sur des coins en plastique.
En Effet, des panneaux solaires chauffent pas mal en plein soleil. Leur température peu dépasser les 40 °C. Une lame d'air entre le toit et le dessous du panneau est donc nécessaire pour leur refroidissement.

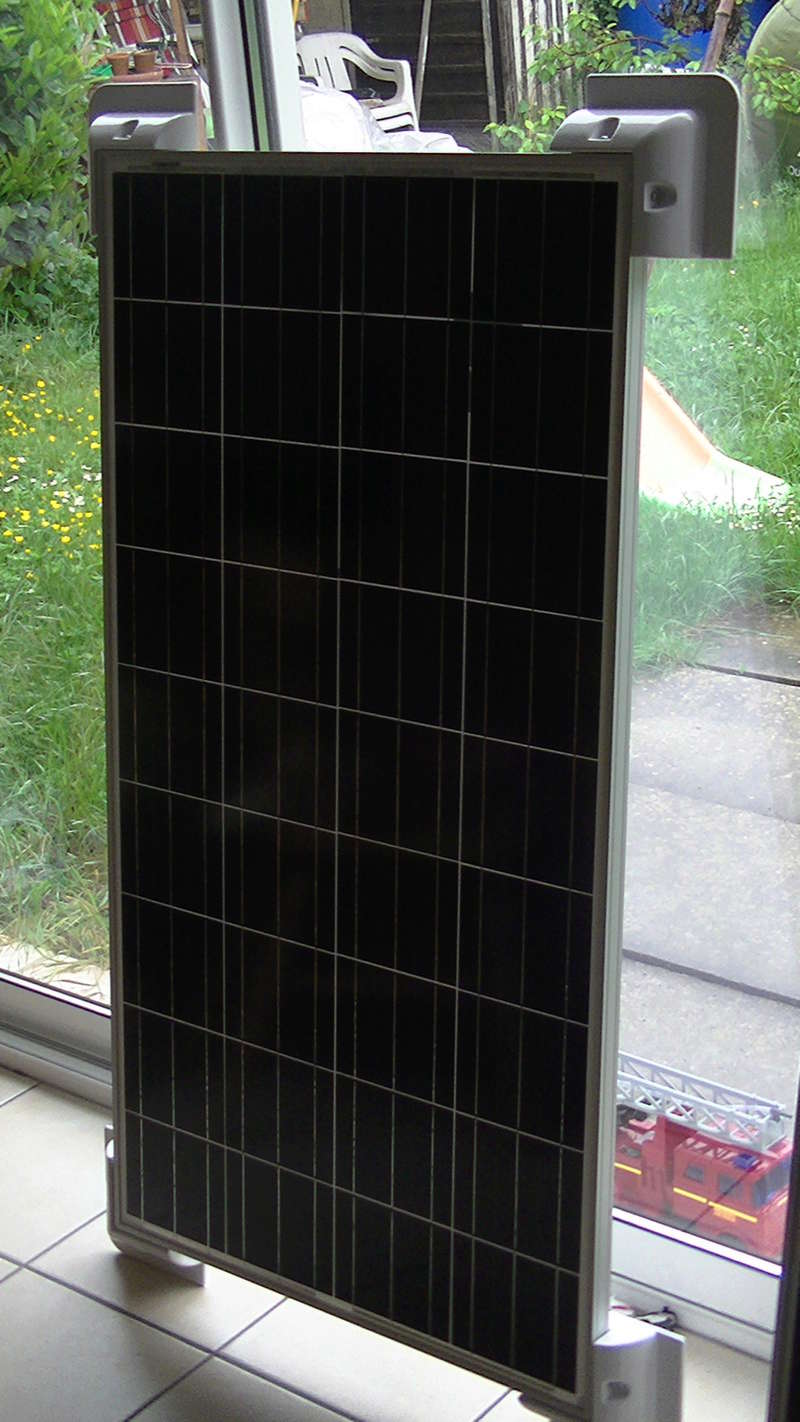

Donc en premier lieu, pose des coins sur les panneaux, fixé avec des vis inox.Montage panneaux solaires Pic_0411
Montage panneaux solaires Pic_0410


Dernière édition par Fremeda le Lun 19 Fév - 2:13, édité 1 fois

_________________
Fourgon Master 3 de 2011. PTAC 3500 kg
Caravane Across  Lebrun 6 places double essieu. PTAC 2T
PC sous Linux Ubuntu Mate
Montage panneaux solaires Dsc_0011
Fremeda
Fremeda
Admin
Admin

Messages : 460
Date d'inscription : 30/05/2017
Age : 52
Localisation : Indrre et Loire

http://camping-liberte.forumactif.com

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par Fremeda le Ven 16 Fév - 20:15

Ensuite, collage au Sikaflex 251 sur le toit en polyester de la caravaneMontage panneaux solaires Pic_0414
Montage panneaux solaires Pic_0412
Montage panneaux solaires Pic_0417
Montage panneaux solaires Pic_0415
Montage panneaux solaires Pic_0413
Montage panneaux solaires Pic_0416

_________________
Fourgon Master 3 de 2011. PTAC 3500 kg
Caravane Across  Lebrun 6 places double essieu. PTAC 2T
PC sous Linux Ubuntu Mate
Montage panneaux solaires Dsc_0011
Fremeda
Fremeda
Admin
Admin

Messages : 460
Date d'inscription : 30/05/2017
Age : 52
Localisation : Indrre et Loire

http://camping-liberte.forumactif.com

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par Fremeda le Ven 16 Fév - 20:20

Passages des câbles dans le double passe câble au travers du toit.Montage panneaux solaires Pic_0418
Montage panneaux solaires Pic_0419
Une fois à l'intérieur, raccordement  en parrallèle sur un régulateur de 20A. Chaques panneaux débitent maximum 7 à 8A.
Montage panneaux solaires Pic_0420
Montage panneaux solaires Pic_0421

Essai en fin de journé d'avril, sous un soleil voilé.
On peu voir la tension et intensité entrant des panneaux.
2 batteries de voiture de 70 AH en // se rechargent toutes seules.
Le régulateur s'occupant de réguler la charge.
Montage panneaux solaires Pic_0422

_________________
Fourgon Master 3 de 2011. PTAC 3500 kg
Caravane Across  Lebrun 6 places double essieu. PTAC 2T
PC sous Linux Ubuntu Mate
Montage panneaux solaires Dsc_0011
Fremeda
Fremeda
Admin
Admin

Messages : 460
Date d'inscription : 30/05/2017
Age : 52
Localisation : Indrre et Loire

http://camping-liberte.forumactif.com

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par clo2 le Sam 17 Fév - 15:23

Pas mal tes panneaux solaires.Very Happy
Ils te suffisent pour alimenter la caravane ?
clo2
clo2
Senior
Senior

Messages : 187
Date d'inscription : 07/02/2018

http://dusternco.forumactif.com/

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par Fremeda le Sam 17 Fév - 17:48

L'été oui. Il faut un indice uv supérieur à zéro.
En ce moment a moins d'etre garé en plein soleil je recharge avec une seringue... cela compense a peine les appareils en veille.

_________________
Fourgon Master 3 de 2011. PTAC 3500 kg
Caravane Across  Lebrun 6 places double essieu. PTAC 2T
PC sous Linux Ubuntu Mate
Montage panneaux solaires Dsc_0011
Fremeda
Fremeda
Admin
Admin

Messages : 460
Date d'inscription : 30/05/2017
Age : 52
Localisation : Indrre et Loire

http://camping-liberte.forumactif.com

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par clo2 le Mar 20 Fév - 14:46

Je suppose que tu te sers de ta caravane plutôt l'été. Donc pas de problème.
clo2
clo2
Senior
Senior

Messages : 187
Date d'inscription : 07/02/2018

http://dusternco.forumactif.com/

Revenir en haut Aller en bas

Montage panneaux solaires Empty Re: Montage panneaux solaires

Message par Fremeda le Mar 20 Fév - 14:50

Le plus souvent oui. Parfois en demi saison
